Ein verschlissenes Kunststoff-Schneckenrad führte zum Produktionsstillstand. Da weder CAD-Daten noch Ersatzteile verfügbar waren, rekonstruierten wir das Bauteil und fertigten ein funktionsfähiges Ersatzteil.
ÜBERSICHT

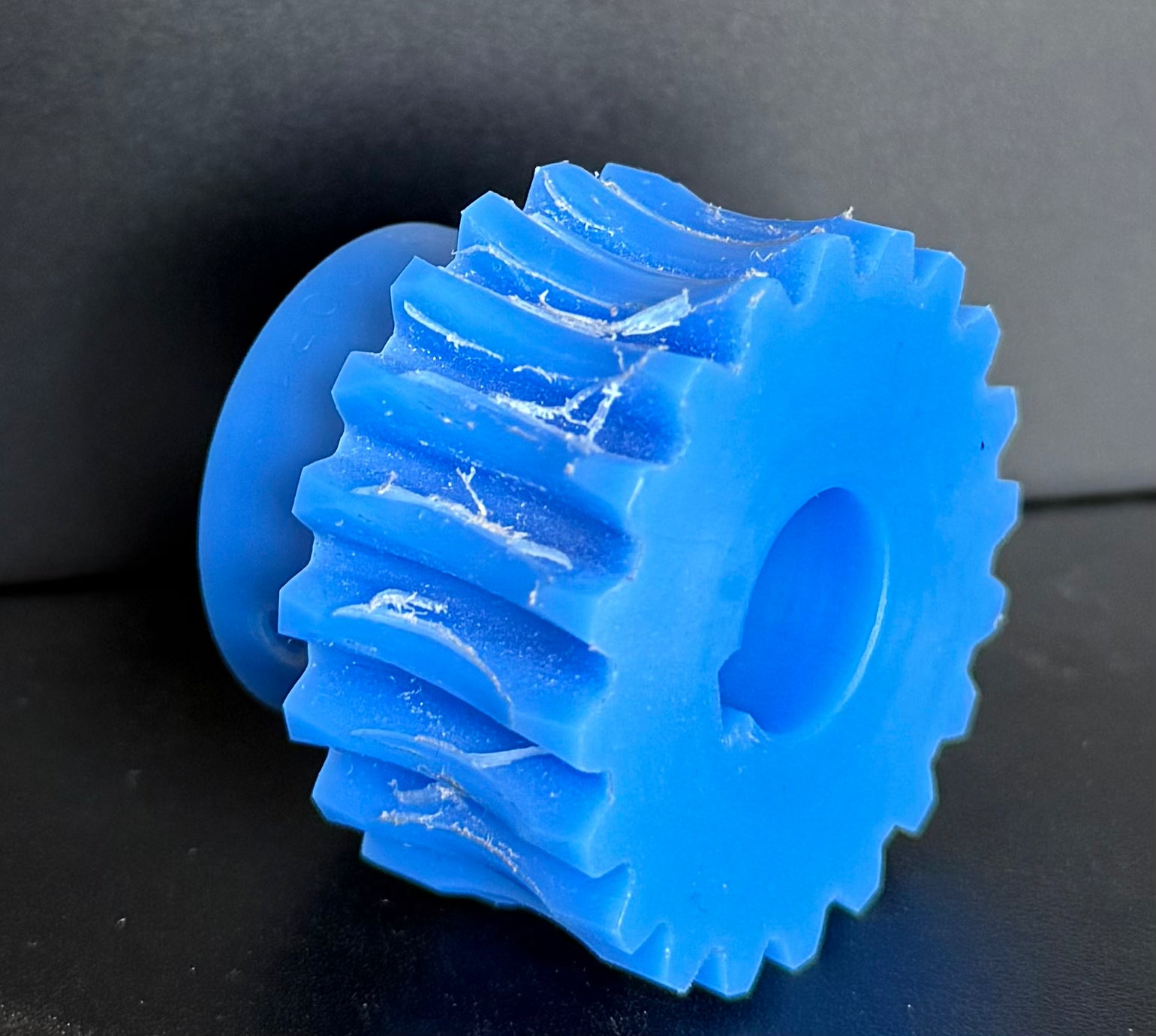

Das Schneckenrad einer Produktionsanlage war verschlissen und konnte seine Funktion nicht mehr zuverlässig erfüllen. Ein passendes Originalersatzteil war kurzfristig nicht verfügbar und Konstruktionsunterlagen existierten nicht.
Für den Betreiber bedeutete das nicht nur einen Maschinenstillstand, sondern auch die Unsicherheit, wie schnell eine funktionierende Lösung bereitgestellt werden konnte.
01
Produktionsanlage stand still
02
Originalersatzteil war nicht kurzfristig verfügbar
03
Lange Lieferzeit beim Hersteller
04
Kurzfristige Nachfertigung erforderlich

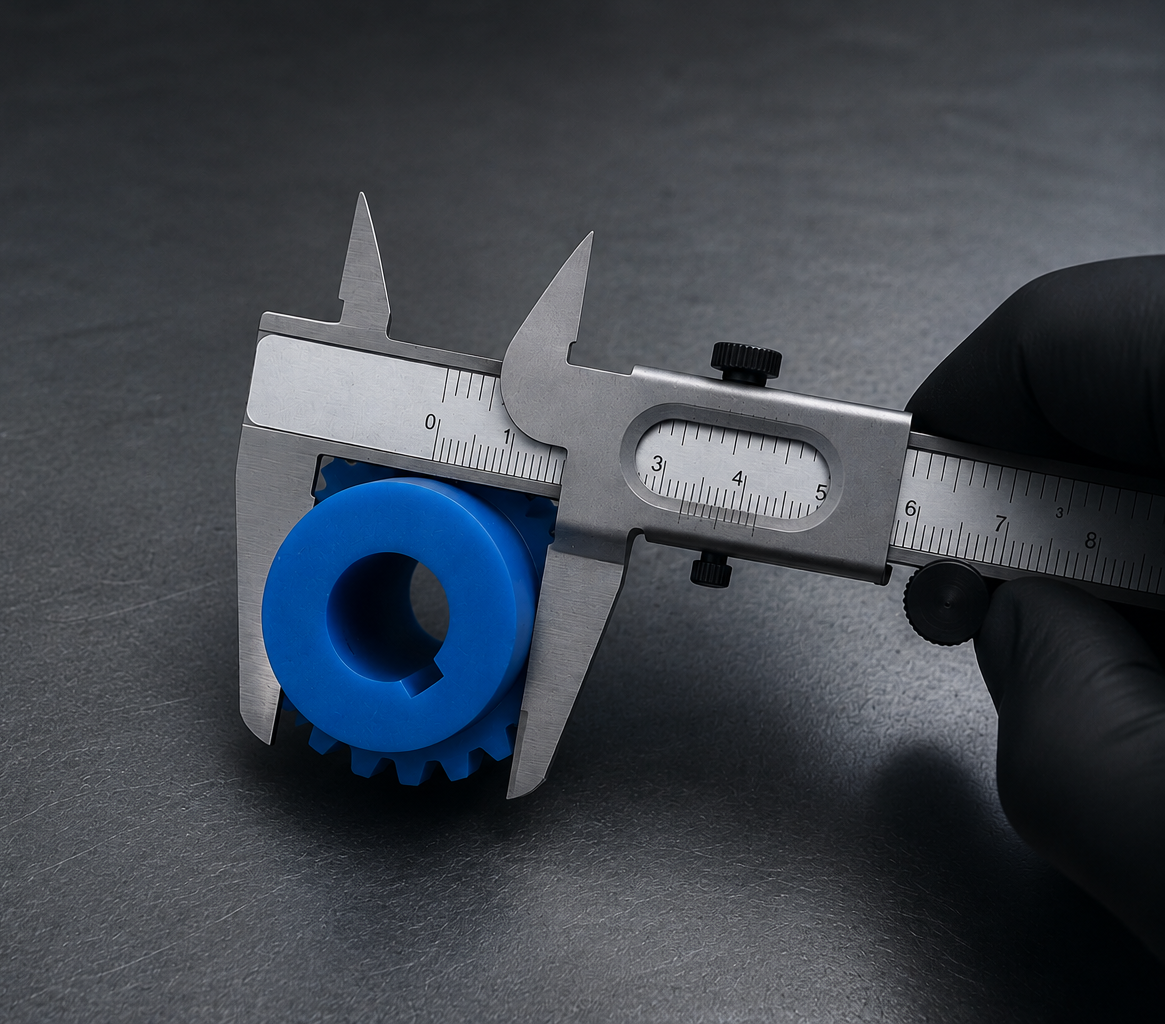

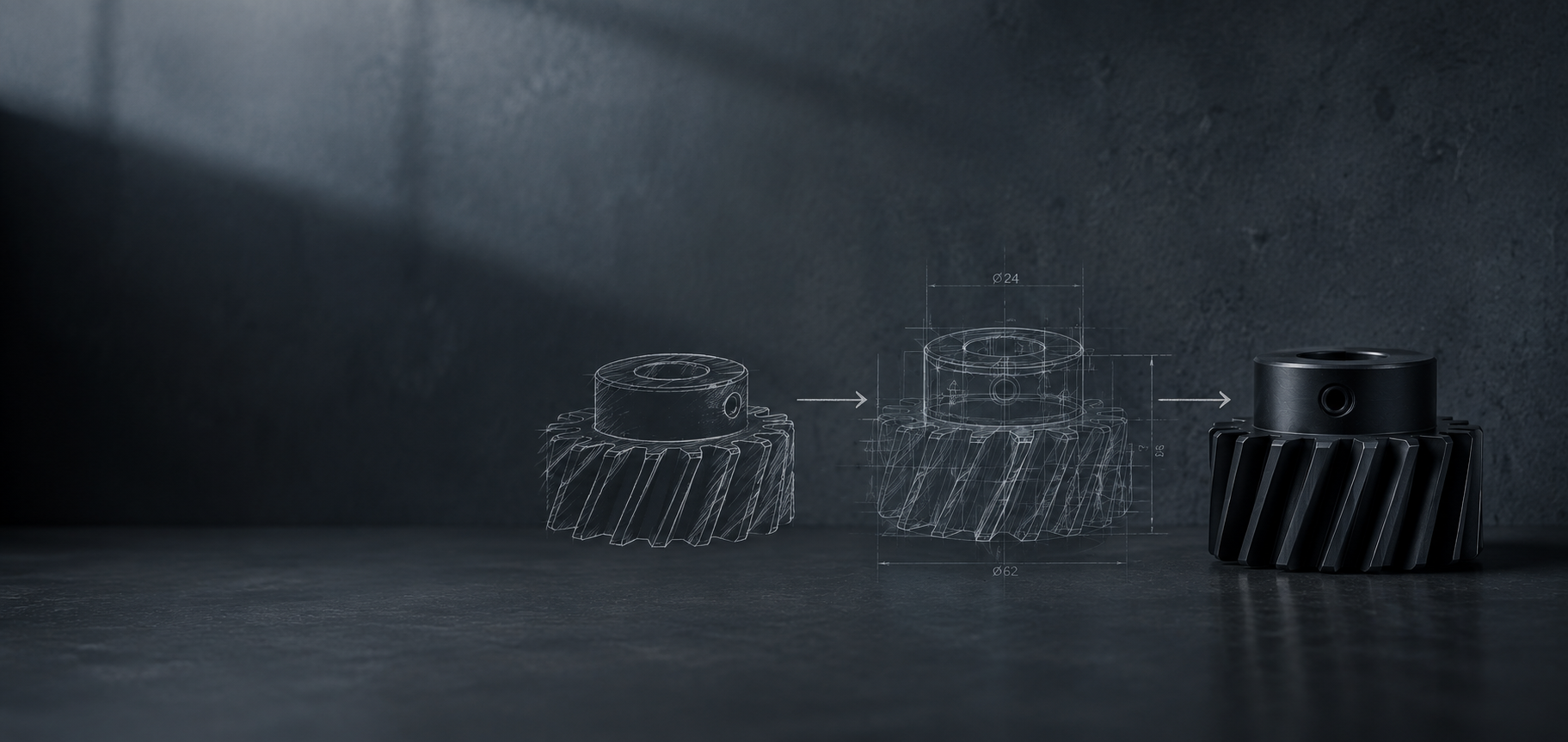

Das vorhandene Schneckenrad wurde vollständig vermessen. Dabei wurden relevante Maße, Passungen und Verschleißbilder dokumentiert, um die ursprüngliche Geometrie möglichst exakt zu bestimmen.

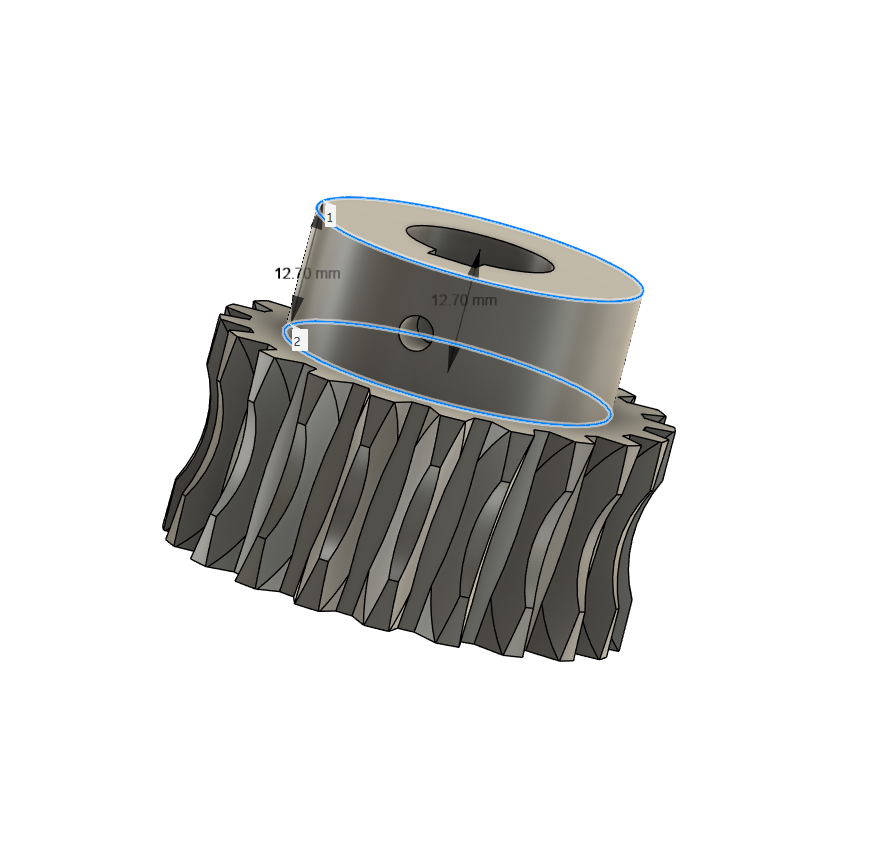

Auf Basis der Vermessung entstand ein vollständiges 3D-CAD-Modell. Fehlende Geometrien wurden rekonstruiert und alle funktionalen Bereiche neu aufgebaut.
Eine Fertigung aus dem ursprünglichen Material war nicht möglich - aber auch nicht erforderlich. Deshalb wurde das Material entsprechend Belastung, Verschleiß und Einsatzbereich in Abstimmung mit dem Betreiber ausgewählt.

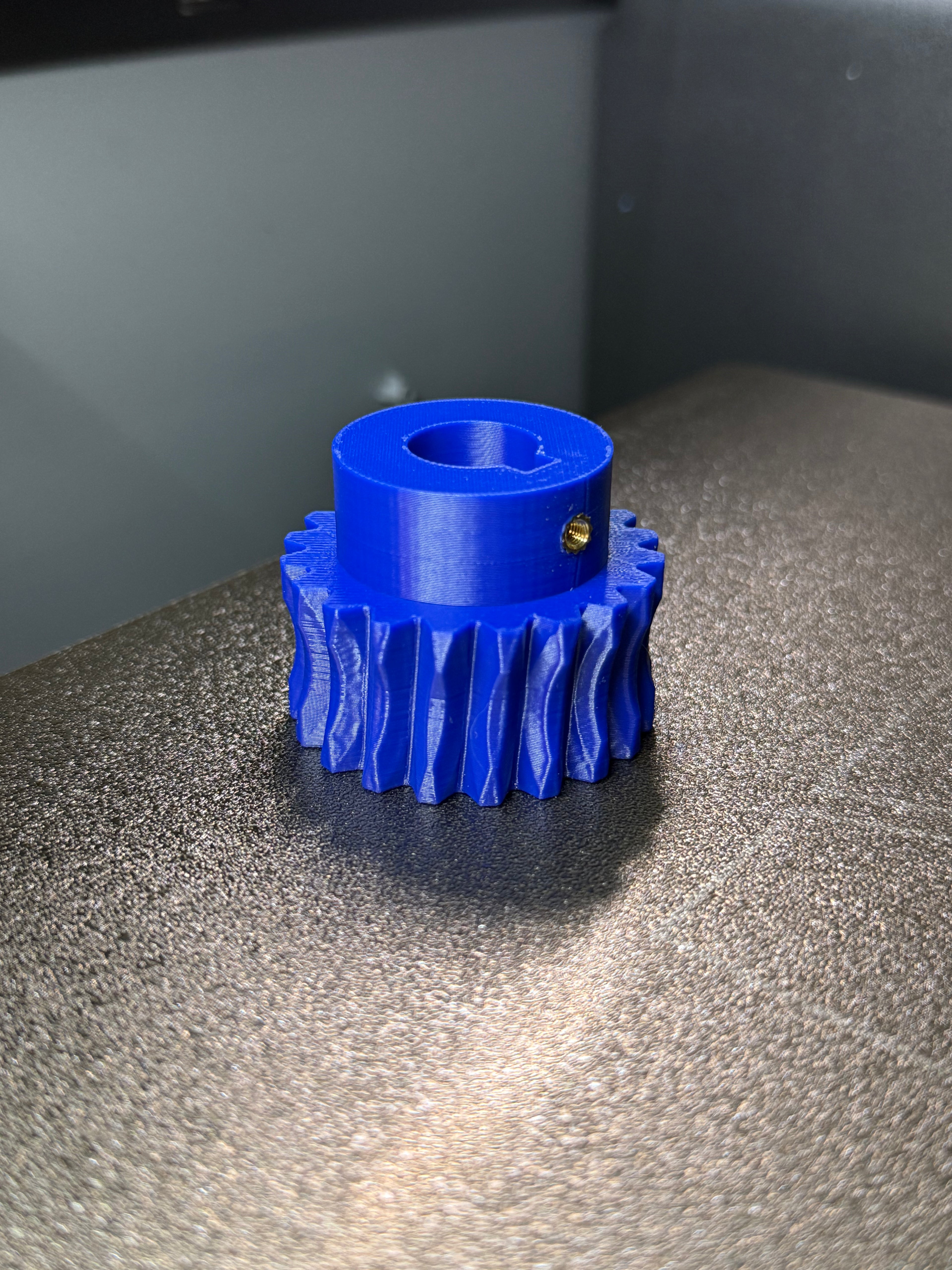

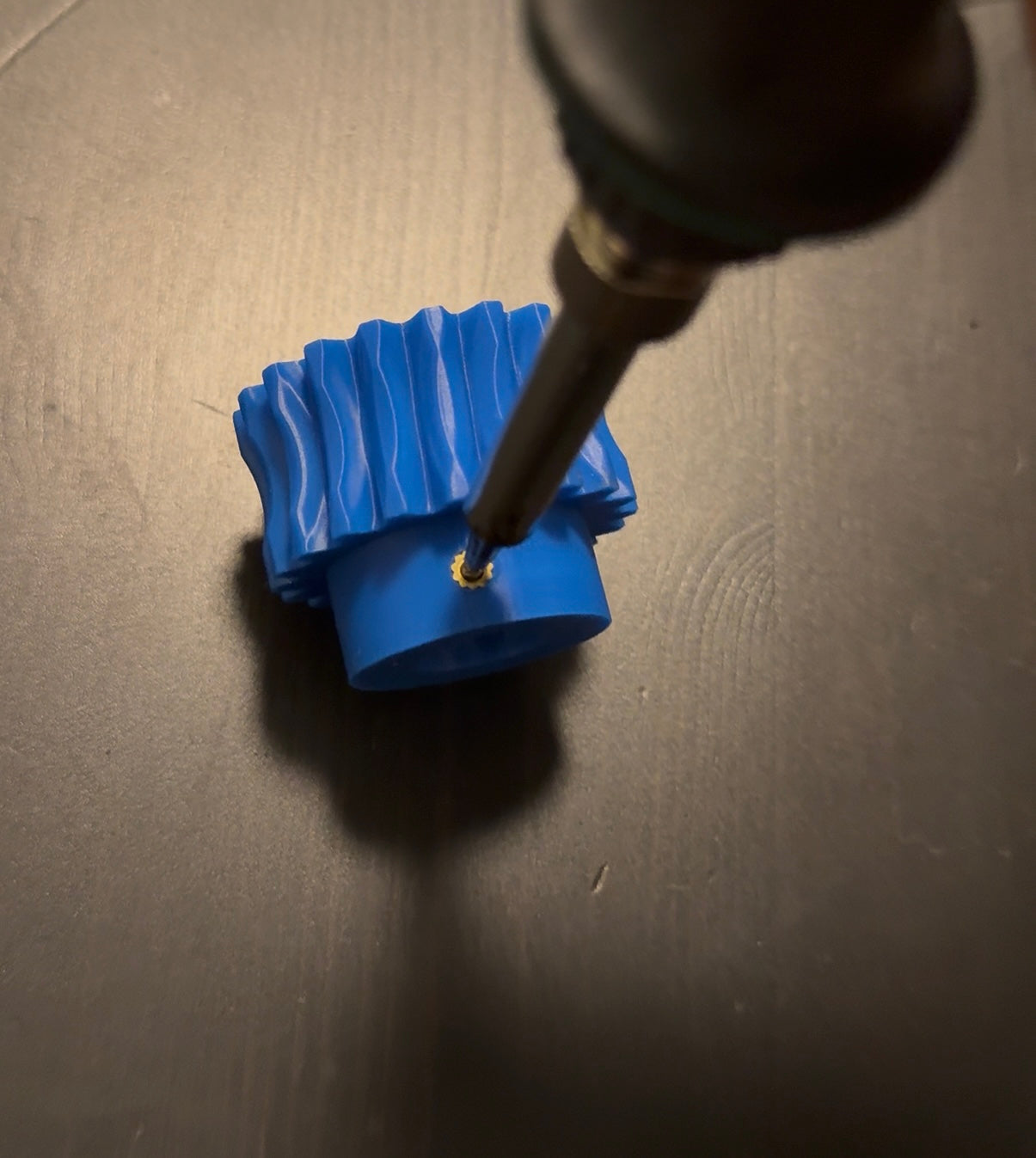

Nach der Konstruktion wurde das Schneckenrad gefertigt, geprüft und für den Einbau vorbereitet. Vor der Auslieferung erfolgte eine Maß- und Funktionskontrolle.
Jedes Projekt bringt individuelle technische Anforderungen mit sich. Auch hier gab es Herausforderungen, die gelöst wurden und zu einem Ergebnis führten, durch das der Produktionsstillstand behoben wurde.

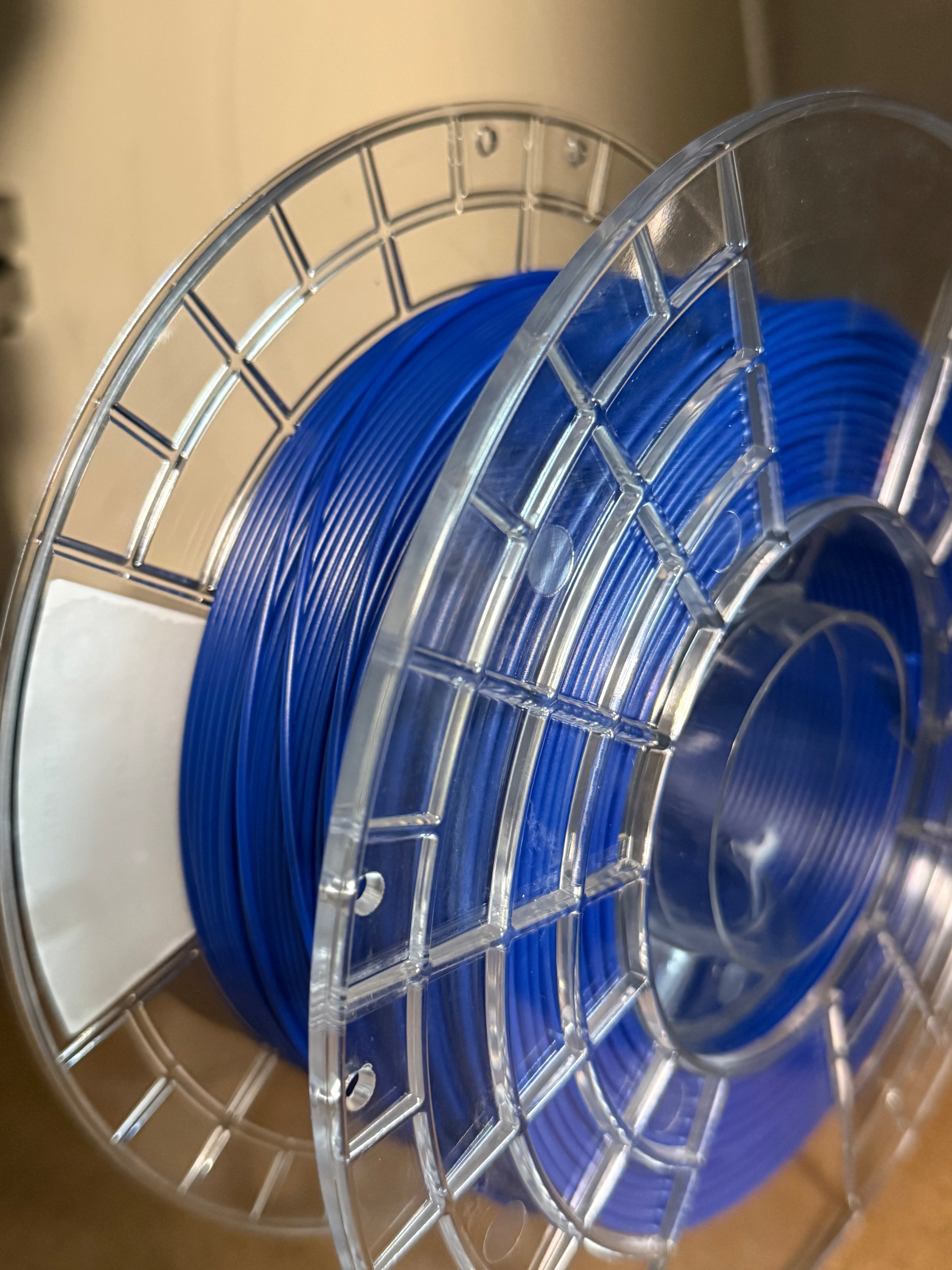

Obwohl das Schneckenrad keinen direkten Kontakt mit Lebensmitteln hat, musste der eingesetzte Kunststoff die Anforderungen an ein FDA-konformes Material erfüllen. Gleichzeitig war eine blaue Materialfarbe vorgegeben, wie sie in der Lebensmittelindustrie zur besseren Erkennbarkeit eingesetzt wird.
Die Kombination aus technischer Eignung, FDA-Konformität und verfügbarer blauer Ausführung schränkte die Materialauswahl deutlich ein und erforderte eine sorgfältige Bewertung geeigneter Werkstoffe.
Die Geometrie des Schneckenrads besteht nicht aus einer einfachen Verzahnung. Die Zahnflanken müssen präzise auf das Zusammenspiel mit der Schnecke abgestimmt sein, damit das Bauteil später ruhig und zuverlässig läuft.
Für dieses Projekt wurde die komplette Verzahnung anhand des vorhandenen Bauteils neu konstruiert und als fertigungsgerechtes CAD-Modell aufgebaut. So entstand ein passgenaues Ersatzteil mit der erforderlichen Funktion und Passgenauigkeit.
WEITERE REFERENZPROJEKTE
Weitere Projekte aus der Nachfertigung technischer Kunststoffbauteile

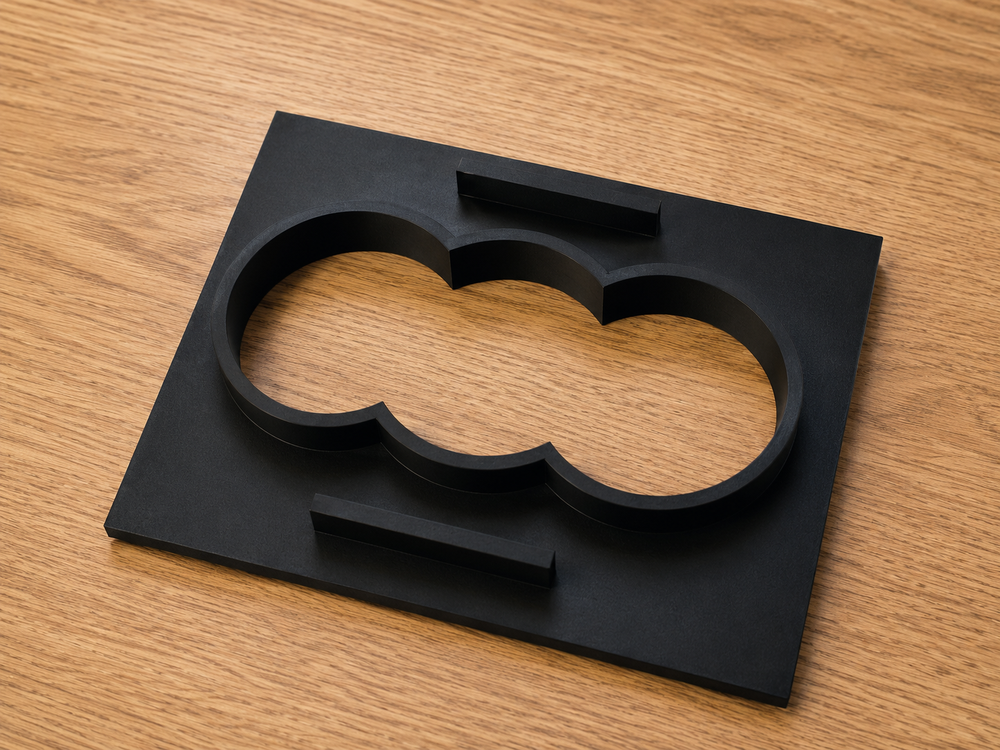

Poolabdeckung
Entwicklung einer passgenauen Kunststoffabdeckung für eine bestehende Anwendung.

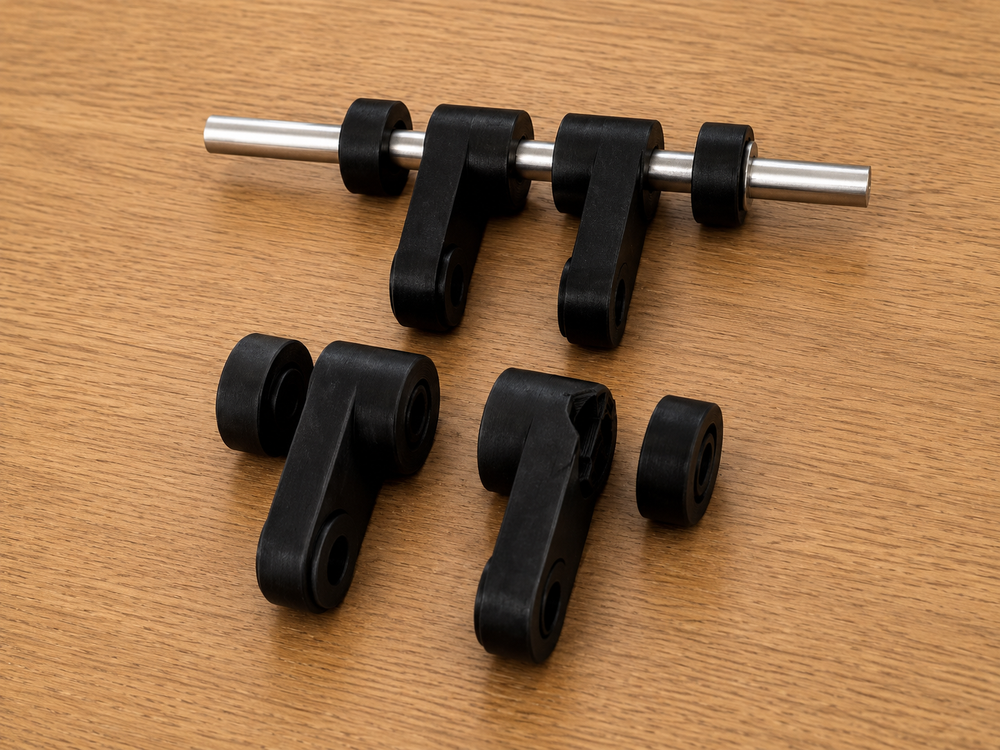

Hybrides Bauteil
Technisch angepasste Komponente zur Wiederherstellung und Optimierung einer bestehenden mechanischen Funktion.

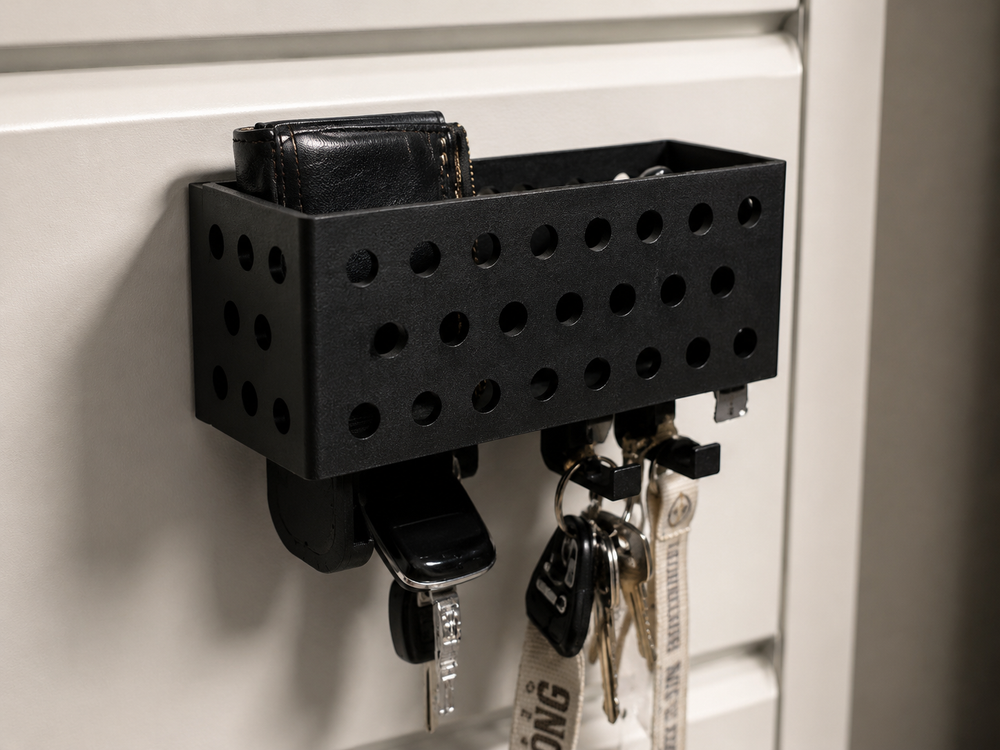

Befestigung
